iPhone 4S Dock Connector Penggantian

Ganti konektor dock yang rusak di iPhone 4S Anda.

Penulis: Walter Galan
Kesulitan: Sedang

Bagikan:

x 485
x 172
x 583

Gunakan panduan ini untuk menggantikan perakitan konektor dock, yang meliputi konektor dock dan mikrofon yang lebih rendah.

bagian

Panel Belakang 3 langkah
Baterai 4 langkah
Speaker Enclosure Majelis 7 langkah
Dock Connector 8 langkah

alat

iPhone 4 5-titik Pentalobe Obeng

Membeli suku cadang dan alat

Tools (lanjutan)

Bagian yang relevan

iPhone 4S Dock Connector

format:
PDF
XML
Menanamkan

Gambar 1/1: Lepaskan kedua 3,6 mm sekrup Pentalobe P2 Sebelah Konektor dock.

16MengeditLangkah 1 - Rear Panel

Sebelum membongkar iPhone Anda, pastikan itu dimatikan.
Lepaskan kedua 3,6 mm Pentalobe P2 sekrup sebelah konektor dock.
Selama reassembly, kami sarankan Anda mengganti sekrup 5-point dengan sekrup Phillips setara. Kami Pembebasan Kitmenyediakan alat dan sekrup yang diperlukan untuk mengganti sekrup Pentalobe dengan sekrup Phillips.
5-titik Obeng seharusnya hanya digunakan sekali, karena memiliki potensi untuk strip sekrup.

Gambar 1/2: Panel akan Bergerak Sekitar 2 mm.

8MengeditLangkah 2

Dorong panel belakang ke arah tepi atas iPhone.
Panel akan bergerak sekitar 2 mm.

Gambar 1/1: Lepaskan panel Belakang Dari iPhone.

4MengeditLangkah 3

Tarik panel belakang jauh dari belakang iPhone, berhati-hati untuk tidak merusak klip plastik yang menempel pada panel belakang.
Lepaskan panel belakang dari iPhone.

33MengeditLangkah 4 - Baterai

Lepaskan sekrup berikut mengamankan konektor baterai ke dewan logika:
- Satu 1,7 mm Phillips sekrup
- Satu 1,5 mm Phillips sekrup.
Gunakan alat pembuka plastik dengan lembut melepaskan konektor baterai dari soket pada perangkat. Mulai mengangkat off konektor dari sisi bawah, dengan menempatkan ujung alat antara kandang loudspeaker dan penutup logam konektor.
Konektor baterai datang dari vertikal dari dewan logika. Tidak berlaku samping kekuatan.
Perhatikan tekanan kontak di bawah sekrup atas konektor baterai. Ini mungkin lepas sementara mencongkel konektor baterai dari soketnya.

Gambar 1/3: Saat memasang Kembali Kontak Tekanan, pastikan untuk review membersihkannya DENGAN pembersih gemuk seperti windex ATAU isopropil Alkohol. Minyak di jari Andari memiliki Potensi untuk review creates Gangguan nirkabel.

21MengeditLangkah 5

Gunakan alat pembuka plastik untuk menarik kontak tekanan dari bawah konektor baterai.
Ketika menginstal ulang tekanan kontak, pastikan untuk membersihkannya dengan pembersih gemuk seperti windex atau isopropil alkohol. Minyak di jari Anda memiliki potensi untuk menciptakan gangguan nirkabel.
Memperhatikan posisi klip tanah hitam kecil pada sekrup atas konektor baterai. Klip ini terpasang hanya oleh sekrup atas. Ketika menginstal ulang, itu harus selaras sehingga titik kontak emas akan menekan melawan penutup belakang.
Hati-hati untuk tidak merobek soket konektor baterai disolder pada papan logika. Ada 4 poin solder sangat kecil menunggu kesalahan ini!

Gambar 1/2: key: alat Pembukaan plastik di Sepanjang Tepi Kanan Baterai Dan cungkil di beberapa Titik untuk review Benar-Benar memisahkan Dari Perekat mengamankan Ke KASUS Luar.

15MengeditLangkah 6

Masukkan ujung alat pembuka plastik antara baterai dan kasus luar di dekat bagian bawah iPhone.
Jalankan alat pembukaan plastik di sepanjang tepi kanan baterai dan cungkil di beberapa titik untuk benar-benar memisahkan dari perekat mengamankan ke kasus luar.

16MengeditLangkah 7

Gunakan terkena plastik bening tab tarik untuk mengupas baterai off perekat mengamankan ke iPhone.
Keluarkan baterai.
Hati-hati untuk tidak menarik tab tarik plastik terlalu keras karena dapat merobek sangat mudah.

1MengeditLangkah 8 - Speaker Enclosure Majelis

Lepaskan sekrup berikut mengamankan konektor dock penutup kabel ke papan logika:
- Satu 1,5 mm Phillips sekrup
- Satu 1,2 mm Phillips sekrup
Lepaskan logam dermaga penutup kabel konektor.

MengeditLangkah 9

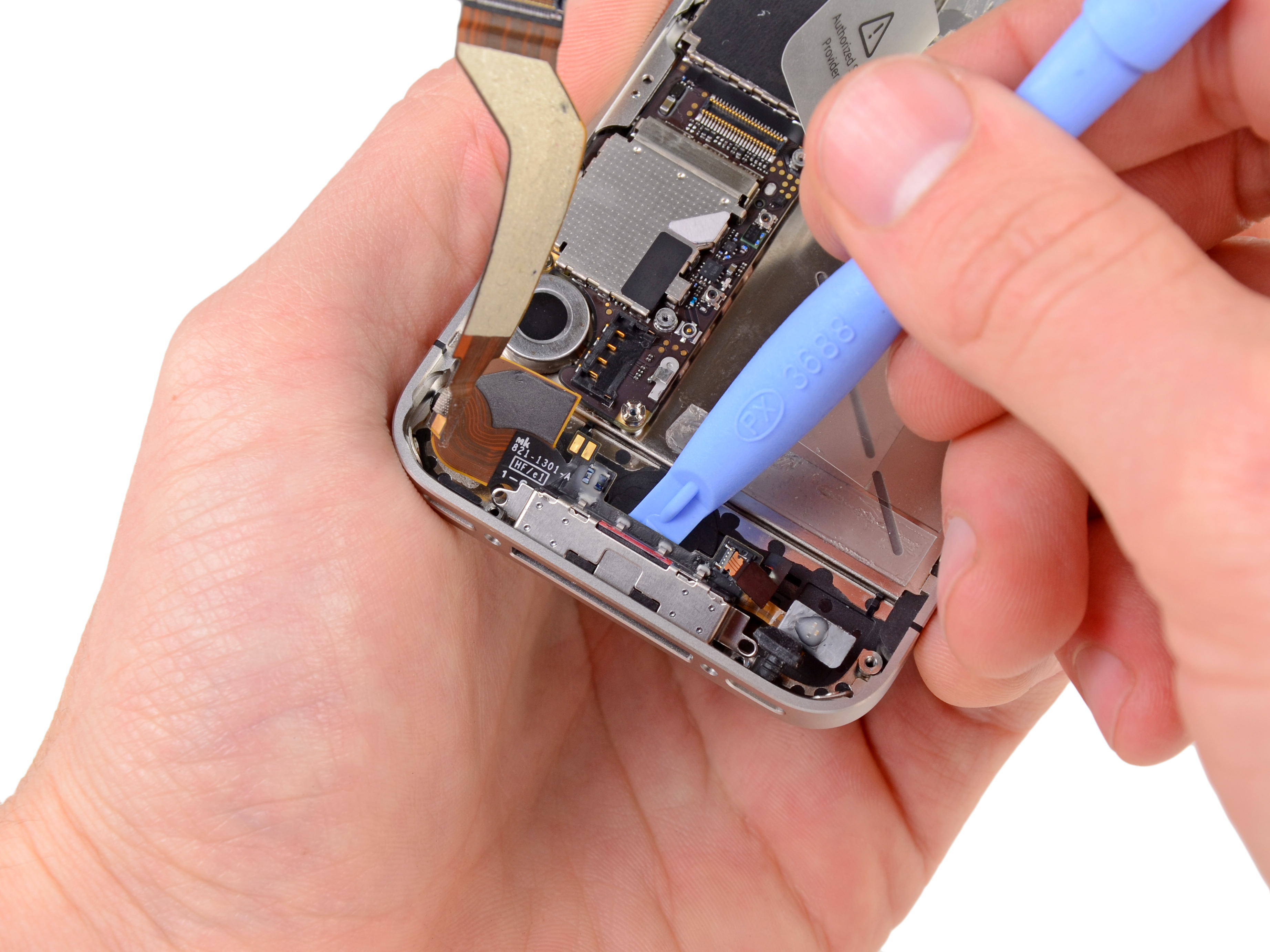

Gunakan ujung alat pembuka plastik untuk membongkar dermaga kabel dari soket pada papan logika.

2MengeditLangkah 10

Mengupas kabel konektor dock off perekat mengamankan itu ke papan logika dan sisi kandang speaker.

Gambar 1/2: De-rute yang antena Kabel Selular Keluar Dari Bawah jari-jari LOGAM melekat PADA Papan Logika.

4MengeditLangkah 11

Gunakan ujung alat pembuka plastik untuk membongkar selular antena kabel dari soket pada papan logika.
De-rute antena kabel selular keluar dari bawah jari-jari logam melekat pada papan logika.

MengeditLangkah 12

Lepaskan dua Phillips sekrup 2,4 mm mengamankan unit speaker kandang untuk kasus luar.

MengeditLangkah 13

Lepaskan spacer hitam kecil yang berada di bawah Phillips sekrup dekat vibrator.

Gambar 1/3: Unit Lepaskan speaker kandang.

1MengeditLangkah 14

Gunakan alat pembuka plastik untuk angkat unit speaker kandang keluar dari kasus ini, pastikan untuk tidak merusak jari EMI pada terpasang antena Wi-Fi.
Lepaskan unit speaker kandang.
Sebelum menginstal ulang sekrup speaker kandang perakitan, pastikan jari-jari landasan Wi-Fi yang dipasang di bawah bibir dalam kasus logam iPhone seperti yang terlihat pada gambar ketiga.
Sebelum reassembly, pastikan untuk membersihkan semua logam-ke-logam titik kontak antara jari-jari landasan dari antena Wi-Fi dan kasus iPhone dengan de-greaser seperti windex atau isopropil alkohol. Minyak di jari Anda memiliki potensi untuk menyebabkan masalah gangguan nirkabel.

MengeditLangkah 15 - Dock Connector

Jika ada, lepaskan strip kecil pita meliputi salah satu sekrup konektor dock.

Gambar 1/2: Pastikan Andari mencongkel di differences penahan tutup berengsel, '' 'TIDAK' '' soket ITU Sendiri.

3MengeditLangkah 16

Gunakan alat pembuka plastik flip up flap penahan pada tombol rumah kabel pita ZIF socket.
Pastikan Anda mencongkel pada flap penahan berengsel, tidak soket itu sendiri.

Gambar 1/1: Ada Komponen Kecil di Sisi Belakang pita, Jadi hati-hati untuk review TIDAK merusak mereka PADA penghapusan pita.

12MengeditLangkah 17

Gunakan pinset untuk menarik kabel pita tombol home dari soketnya.
Ada komponen kecil di sisi belakang pita, jadi hati-hati untuk tidak merusak mereka pada penghapusan pita.

MengeditLangkah 18

Hati-hati tarik pemegang karet mikrofon keluar dari tabung di tepi bawah iPhone.

MengeditLangkah 19

Lepaskan dua Phillips sekrup 1.3 mm mengamankan konektor dock untuk kasus iPhone.

1MengeditLangkah 20

Lepaskan kecil karet spacer dekat konektor dock.

Gambar 1/2: JIKA Andari mengganti Konektor dock DENGAN Bagian baru, pastikan untuk review Mentransfer casing karet di Sekitar mikrofon. Andari can be melakukannya DENGAN using spudger a.

5MengeditLangkah 21

Gunakan ujung alat pembuka plastik untuk mengupas konektor dock dan kabelnya dari kasus plastik hitam dari iPhone.
Jika Anda mengganti konektor dock dengan bagian baru, pastikan untuk mentransfer casing karet di sekitar mikrofon. Anda dapat melakukannya dengan menggunakan spudger a.
